++++概述：

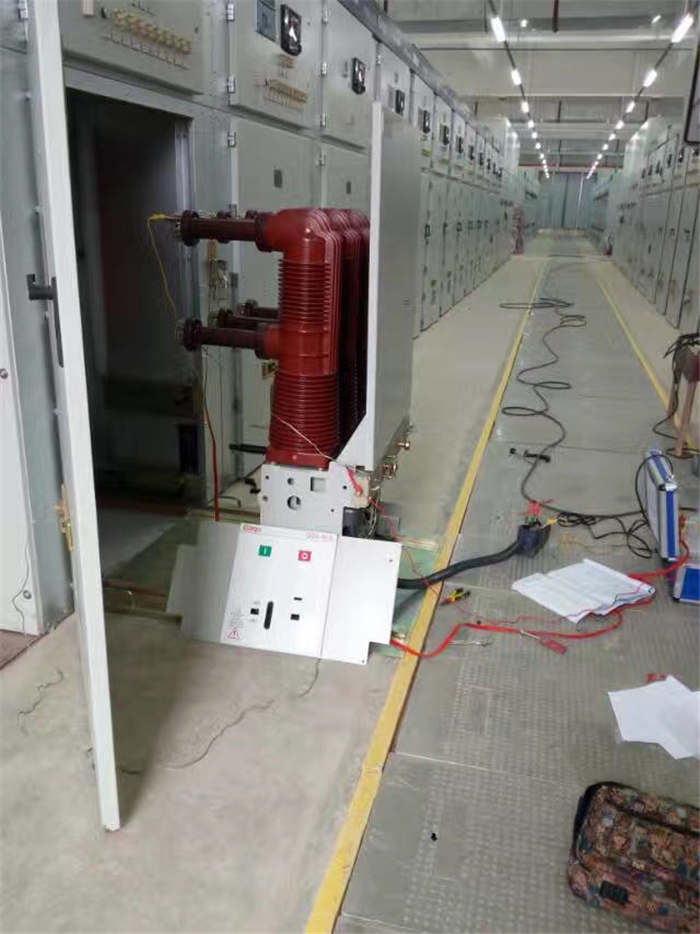

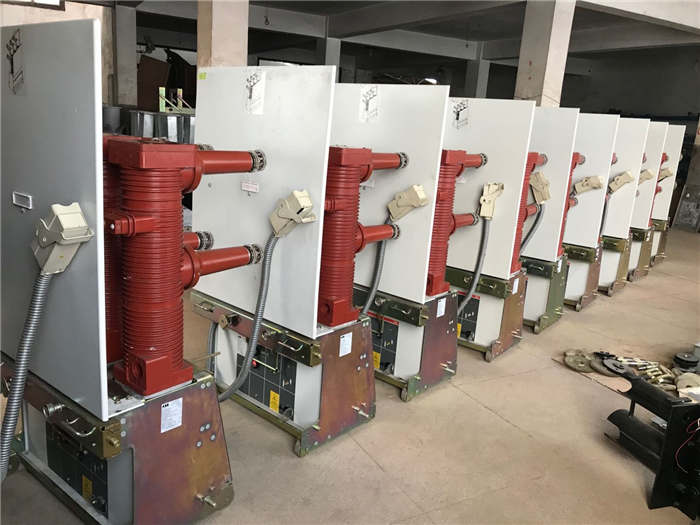

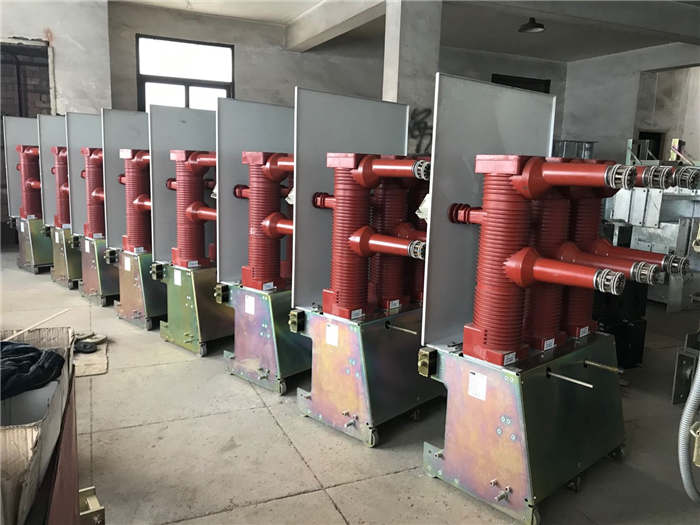

戶內高壓手車式六氟化硫斷路器是，該產品適用于三相交流50Hz,35kV,20kV,10kV電力系統。可用來分、合額定電流和故障電流，并可用于頻繁操作場合，也可作聯絡斷路器和開斷關合電容器組斷路器。該斷路器配用最新型的DEM彈簧操作機構（交、直流兩用），性能卓越。
產品可為固定式與手車式，安裝方向：分為側裝與正裝。具體技術參數請與公司技術人員協商。
++++產品技術優勢：

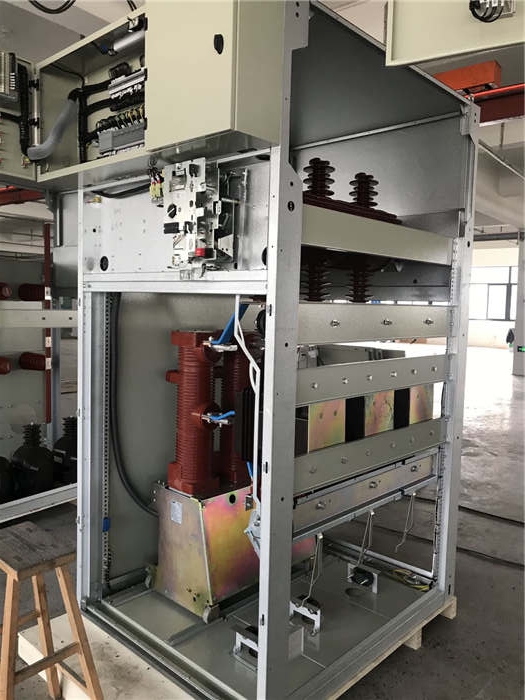

1．高裕度的一次高電壓絕緣設計IP33防護等級!整體開關柜采用敷鋁鋅板加工而成,設計加強了對正面操作室的絕緣安全等級的考慮,從而更好的保證整體開關柜對人身的安全!
2.SF6斷路器采用自能式滅弧原理。
3．緊湊化設計組合開關,隔離帶接地.電壽命與機械壽命高!
4．高可靠性.很低的SF6氣壓力,低泄露率0.1%/年!
++++主要技術參數：
|
序號 |
名稱 |
單位 |
數據 |
|
|
1 |
額定電壓 |
KV |
12-24-40.5 |
|
|
2 |
最高電壓 |
KV |
17.5-27-42 |
|
|
3 |
定絕緣水平 |
雷電沖擊耐壓（全波峰值） |
KV |
75/95/110/150/185/215 |
|
工頻耐壓（1分鐘） |
KV |
50/60/95 |
||
|
4 |
額定電流 |
A |
1250-3150 |
|
|
5 |
機械壽命 |
次 |
10000 |
|
|
6 |
sf6額定壓力（20℃時表壓） |
Mpa |
0.250 |
|
|
7 |
閉鎖壓力（20℃時表壓） |
Mpa |
0.30 |
|
|
8 |
最低使用環境溫度 |
℃ |
-30 |
|
|
9 |
額定短路開斷電流 |
KV |
25-31.5-40 |
|
|
10 |
額定短路關合電流（峰值） |
KV |
63-80-100 |
|
|
11 |
額定短時耐受電流（熱穩定電流） |
KA |
25-31.5-40 |
|
|
12 |
額定峰值耐受電流（動穩定電流） |
KA |
63-80-100 |
|
|
13 |
額定失步開斷電流 |
KA |
21.5-27-34.4 |
|
|
14 |
額定短路開斷電流下的累計開斷次數 |
次 |
30 |
|
|
15 |
額定短路持續時間 |
S |
4 |
|
|
16 |
合閘時間（額定操作電壓下） |
S |
≤0.1 |
|
|
17 |
分閘時間（額定操作電壓下） |
S |
≤0.06 |
|
|
18 |
額定操作順序 |
|
分-03s—合分 -180s—合分 |
|
|
19 |
額定開合單個電容器組電流 |
A |
400-630-800-1250-1600 |
|
|
20 |
年漏氣率 |
% / 年 |
≤0.1 |
|
|
21 |
六氟化硫氣體水份含量（20℃時） |
uL/L |
≤150 |
|
|
22 |
配CD56型永磁操動機構的額定操作電壓 |
|
AC/DC:380/220V/110V |
|
|
合閘線圈、分閘線圈電壓 |
V |
交流：220 380 直流：48 110 220 |
||
|
儲能電機電壓 |
V |
交流：220 直流：220/110 |
||
|
23 |
六氟化硫氣體重量 |
KG |
1.5 |
|
|
24 |
斷路器（包括操動機構）重量 |
KG |
150-200 |
|
